drenaje monitoreo de redes sistema

Red de drenajemonitoreo sistema

El terminal de datos de bajo consumo ZYGW-CTU se basa en un MCU de alto rendimiento y bajo consumo. Un solo recinto reúne el RTU, un compartimento grande de batería y el herraje de montaje. Radios 4G / NB / Cat.1 recogen nivel, velocidad/caudal y calidad del agua. Adquisición, almacenamiento, control, comunicaciones y gestión remota en una unidad que puede permanecer años en un pozo.

10μAUltra-baja espera
IP68pozo protección
NB·4Gcomunicaciones inalámbricas
1368WHvida de batería
3-chentradas de sensores

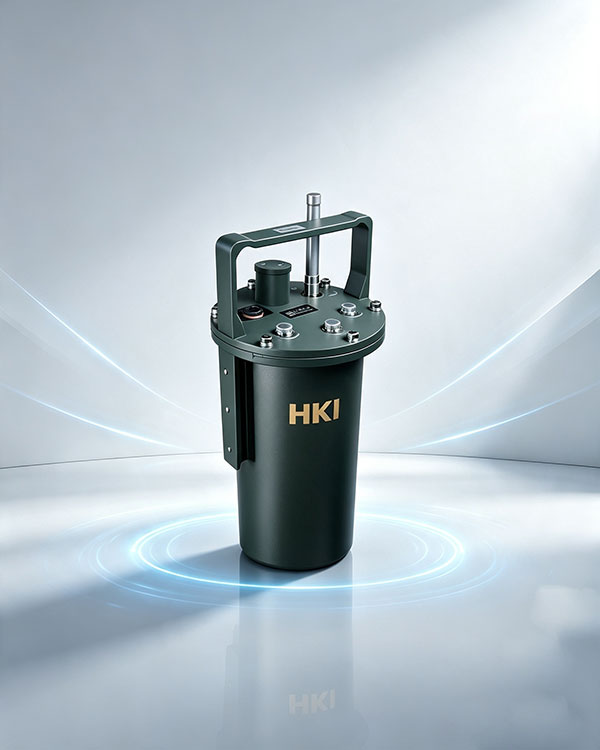

drenaje monitoreo sistema
Multi-red inalámbrico opciones
4Gcompleto red · alta tasa NBNB-IoT · narrowband IoT Cat1Mid tasa · baja energía
Características clave

Un terminal de una pieza hecho para pozos

Colóquelo y arranque, sin cableado de gabinete. Ultra bajo consumo, conectores de titanio, computación de borde y una batería grande, pensados para redes subterráneas oscuras, húmedas y corrosivas, dejadas desatendidas.

Diseño altamente integrado

módulo RTU, gran compartimento de batería y herraje de montajecombinados en un solo cuerpo, se instala por caída y tramo, sin cableado de gabinete.

Bluetooth app + plataforma gestión

Aplicación Bluetooth local o plataforma en la nubecon configuración y lecturas de extremo a extremo; así el O&M no abre cada tapa.

Gran batería integrada

admite arriba a 1200 Wh recargables / 1368 Wh primarios batería pack para suministro prolongado sin supervisión.

Funciona a lo largo de los niveles de agua

nivel bajo, nivel alto, inclusonivel surcharge entornos, la unidad sigue recogiendo y almacenando.

conectores de aviación de titanio

Handles pozodamp, corrosive vapor ataque, y permanece estable en sitios exigentes.

Multiple periférico algorithms

Cancel noise at el fuente, Mantiene los datos completos y las tendencias consistentes, y el enlace ascendente está listo para usar.

Arquitectura del sistema

uno link de pozo a nube

Recoja y procese en el pozo, luego envíe bajo demanda por varias radios. Adquisición, cómputo, comunicaciones y gestión forman un ciclo: el O&M es un teléfono en la mano.

PASO 01

Sensar y recoger

nivel, velocidad-caudal, y agua-calidad datos vía 3 puertos de aviación acceda y recoja en el pozo.

PASO 02

periférico computing

Algoritmos periféricos integrados en sitiolimpieza y calibración datos y cancel ambiental noise.

PASO 03

Retorno inalámbrico

4G / NB / Cat1 Radio adaptativa, ultrabajo consumo e informes a la nube bajo demanda.

PASO 04

Gestión remota

Aplicación Bluetooth o plataformapara configuración, lecturas y O&M de extremo a extremo, sin necesidad de abrir la tapa.

plataforma de drenaje · retorno en vivo En línea
Nivel m0.86
Velocidad m/s0.42
Caudal instantáneo L/s38.6
Fill ratio %43
batería charge %92
señal strength %86
ZYGW-CTU · 4G / NB / Cat1 · MODBUS / MQTT
en vivo Telemetry

retorno de datos en vivo,
Conozca el estado antes de abrir

El terminal mide nivel, velocidad/caudal y calidad del agua en el pozo y reporta bajo demanda por 4G / NB / Cat.1. Nivel, grado de llenado, batería y señal aparecen en la plataforma y la app Bluetooth. Las alarmas saltan al superar el umbral, comoí los equipos no abren cada tapa.

  • Recogernivel / velocidad-caudal / Calidad del agua
  • Retornoradio adaptativa 4G / NB / Cat.1
  • ManageBluetooth app + plataforma O&M
  • Tiempo de funcionamientoUltrabajo consumo · suministro de ciclo largo de 1368 Wh
Especificaciones

ZYGW-CTU · especificaciones

cuerpo de una pieza, ultrabajo consumo, IP68. Especificaciones generales abajo para tablas de oferta; la batería y los materiales pueden personalizarse.

Alimentación12VDC(±15%)
Impermeable GRADOIP68
Ports1 antena · 1 SIM · 1 puerto de carga · 3 conectores de aviación
espera corriente≤ 10μA@12VDC
Temperatura de operación-20 ℃ ~ +60 ℃
tramo corriente≤ 10 mA @ 12 VDC (sin incluir radio)
operativa corriente≤ 40 mA @ 12 VDC (sin incluir la radio)
Comunicacións4G / NB-IoT / Cat1
Pesoacerca de 5 kg con batería
Dimensiones400 mm × Ø200 mm uno-piece
Inmunidad EMIcumple GB/T 17626
Materials304 stainless (316L opcional) · salt-fog resistente
bateríaarriba a 1200 Wh recargables / 1368 Wh primarios pack
Aplicaciones

uno terminal para el subterráneo red

de pozo nivel a vertido caudal, de separación de aguas pluviales y residuales a alerta de inundación — gota it en y el punto es en vivo. uno sensado red para inteligente agua.

Red de drenajeRed de drenaje
pozo nivelpozo nivel
separación de aguas pluviales y residuales monitoreoseparación de aguas pluviales y residuales
alerta de inundación urbanaalerta de inundación
aguas residuales redALCANTARILLADO red
Río vertidoDesembocadura fluvial
estación de bombeo · depósito de almacenamientoEstación de bombeo
inteligente agua plataformainteligente agua IoT
contactar

para su red,
Build an en línea sensado net

Indíquenos los parámetros, el tipo de pozo y las condiciones de radio. Le devolveremos una lista de terminal, batería y sensores, ajustable al sitio.

Consultar selección →
