radar de ondas milimétricas
nivel meter

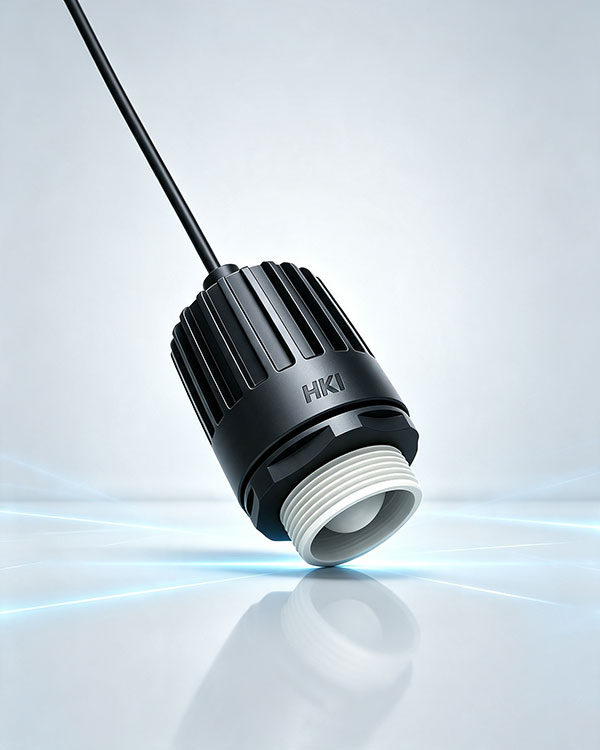

El Medidor de nivel por radar HKI 202 es un instrumento propio de nivel de agua y materiales sin contacto, para ríos, lagos, embalses y apoyo a plantas de tratamiento. Opera en la banda ISM de 80/120 GHz con modulación FMCW, con lecturas en cualquier clima, sin verse afectado por clima, temperatura, vapor superficial ni contaminantes. El procesamiento integrado mantiene la medición precisa.

20mEffective rango

±2mmPrecisión

3°Haz estrecho

Sin contactoFMCW radar

IP681m / 24h

Aspectos clave

Nivel sin contacto, a toda intemperie, bajo mantenimiento

Milimétricas FMCW, medición sin contacto con haz estrecho de 3° para pozos profundos y estrechos. Inmune a clima, humedad, vapor y contaminantes. Alcance hasta 20 m, precisión ±2 mm, sin entrar al pozo, fácil de instalar y de ultra bajo consumo para uso en línea prolongado.

compacto cuerpo · 20 m rango

compacto carcasa, Effective rango arriba a 20 m, cabe en muchos sitios de montaje.

haz estrecho de 3° · funciona en pozos estrechos

ángulo de haz solo 3°, muy adecuado para pozos de drenaje, pozos estrechos y otros espacios angostos.

Sin contacto · baja mantenimiento

Sin contacto radar medición, Reduce la interferencia del agua exigente y mantiene bajo el mantenimiento.

a toda intemperie · alta inmunidad

Funciona a toda intemperie, No afectado por temperatura o humedad con alta inmunidad.

medir + sleep · Ahorro de energía

Combines medir y sleep modes, inferior energía use adecuado para despliegues prolongados.

integrado · alta estabilidad

integrado, compacto diseño, Raises estabilidad, fiabilidad, y PRECISIÓN.

Sin entrar al pozo · instalación fácil

rápido de instalar, poca obra civil, Sin entrar a espacios confinados, fácil de retirar.

Protección IP68

Protección IP68 (1 m agua depth, 24 horas), adecuado para sitios de campo.

Varias interfaces · fácil de conectar

Several interface opciones, Easy a conectar a a plataforma Flexible networking.

Aplicaciones

agua y material nivel, medido sin contacto

de ríos, lagos y embalses a pozos de drenaje, pozos estrechos, apoyo al tratamiento e hidrología de campo: instale y mida, con poco mantenimiento.

Río nivelRíos

Lago nivelLagos

Reservoir nivelEmbalses

drenaje pozoPozo

Well monitoreoWells

tratamiento soporteagua tratamiento

campo hydrologycampo Hydrology

agua / material nivelnivel sensado

HKI 202 · Medidor de nivel por radar En línea

Nivel m4.82

Ullage m5.18

tasa de change mm/h9

Echo strength %86

modo operativomedir

Beam angle3°×3°

FMCW · 120~123.5GHz · MODBUS 485

Lectura en vivo

Millimeter-wave en vivo nivel,
todo intemperie, no distortion

La sonda queda sobre el agua y mide sin contacto. Los ecos milimétricos FMCW vuelven de la superficie; los algoritmos a bordo calculan nivel y tendencia. El ciclo medir/dormir ahorra energía, y RS-485 / Modbus alimenta la plataforma.

Sin contactoSensado de onda milimétrica · no afectado por vapor o contaminantes
alta PRECISIÓN±2 mm PRECISIÓN · 1 mm resolution
Haz estrecho3° × 3° · alcanza pozos estrechos
CommsRS-485 · Modbus · múltiples interfaces

Especificaciones

instrumento especificaciones

Especificaciones generales del Medidor de nivel por radar HKI 202. Úselas en la tabla de oferta; los documentos contractuales rigen la configuración final.

Rango de medición0.02 ~ 20 m

Precisión±2 mm

Resolución1 mm

Beam width3° × 3°

Transmit frequency120 ~ 123.5 GHz

Temperatura de operación-45 ~ 85 ℃

Comunicación portRS485

protocoloMODBUS 485

suministro voltaje9 ~ 24 V DC

operativa corriente20 mA

carcasa materialplástico de ingeniería ABS

Protección de ingresoIP68

Dimensionesφ66 × 93 mm
